配电箱配置及接地要求

配电箱的配置配电柜一般包含断路器（标号1）、熔断器（标号2）、浪涌保护器（标号3）、自复式过欠压保护器（标号4）、电表、刀闸开关（标号5）组成。

单相交流配电柜

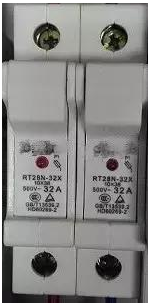

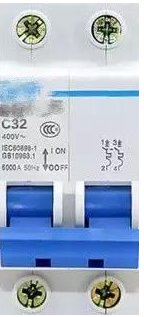

断路器（空开）型号一般选择逆变器最大交流输出电流的1.25倍，5KW单相逆变器的最大电流为22.8A，故选择额定电流为32A的断路器。熔断器（保险）是一种过电流保护器，当被保护电路的电流超过规定值，熔丝熔断使电路断开起到保护的作用，熔断器的选择跟断路器相同，选用32A的规格。

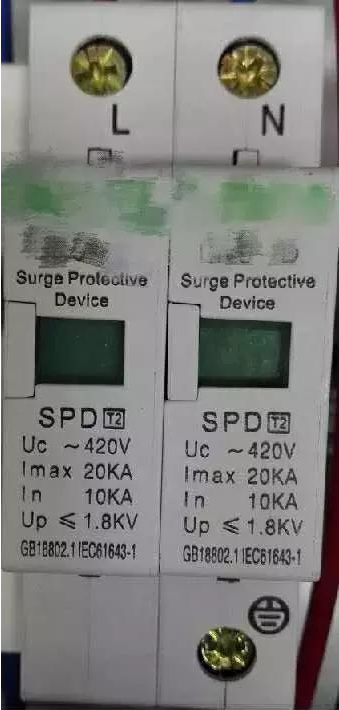

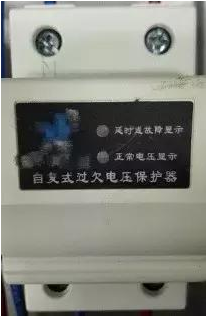

浪涌保护器（SPD）选用限压型SPD，具体规格为 Uc：420VImax：20KAIn:10KAUp≤1.8KV单相自复式过欠压保护器的工作范围为220V、50Hz 过压保护Uvo=270V±5V欠压保护Uoe=170V±5V

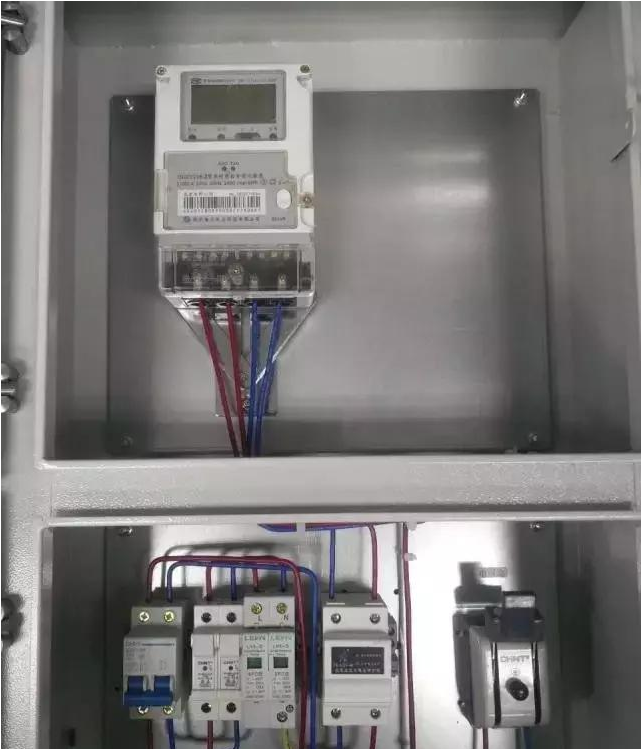

有时计量电表也会直接安装在交流配电柜内。
